1、主要特點及適用范圍

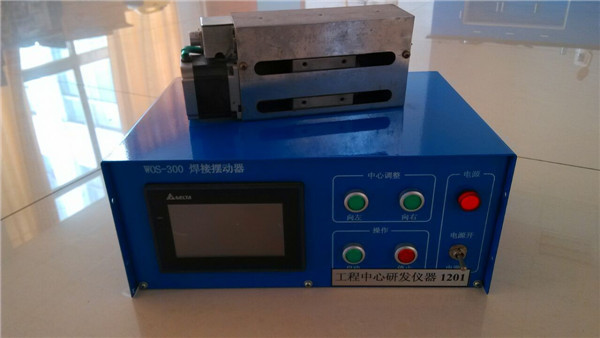

WOS-300精密焊接擺動器是一種通用的焊接輔助設備，擁有“提高焊接效率的倍增器”的功能。其工作方法是通過PLC控制輸出脈沖信號，驅動步進電機來帶動滾珠絲桿，終實現焊槍沿焊縫方向擺動。能有效增加焊縫寬度，改善熔池邊緣成型，消除“咬邊”缺陷，焊縫表面清潔，一次焊接獲得多次焊接的效果，大大地提高生產率，“直擺型”適合于較寬焊縫焊接、蓋面焊接等。目前已經廣泛應用于造船、壓力容器、管道、大型鋼結構、航空航天、汽車等行業中。該產品主要適用于MIG/MAG（氣體保護焊）、TIG（氬弧焊）、PAW(等離子焊)焊槍和SAW(埋弧焊)焊絲的擺動運動。

獨特的優點包括：

1、高性能PLC控制、處理所有的數據，克服了單片機、模擬電路帶來的抗干擾性差，參數設置不準確，焊槍擺動中出現偏心而導致焊縫咬邊、焊不透等問題。了用戶的焊接工藝得到準確、精密的執行。

2、采用精密的機械擺動部件焊縫成型優良。

3、大屏幕觸摸屏便于用戶設置和修改焊接工藝數據。

4、可以幫助用戶存儲多大8套焊接工藝、

5、每組焊接工藝參數包括左/右擺動速度，左/右擺幅，左/中/右位置停留時間，中心位置等，所有參數均可獨立調節（可根據用戶要求改變擺幅參數）。

6、在中/厚板的焊接過程中，本機可以根據“打底焊接”、“填充焊接”、“蓋面焊接”等不同焊接工藝自動執行響應的擺動參數。使整個焊接過程保持連續和穩定，將大大提高整道焊縫的質量。

產品執行標注

該產品的生產標準根據GB15579-1995《弧焊設備安全要求》及GB/T8118-1995《電弧焊及通用技術要求》中的有關條款制定。

 2、產品適用的工作條件及工作環境

 工作條件：

周圍空氣溫度環圍：

 焊接時            -10℃～+40℃

 運輸和存儲過程時  -25℃～+55℃

 空氣相對濕度：

在40℃時          ≤50％

在20℃時          ≤90％

周圍空氣中灰塵，酸，腐蝕氣體等物質的含量不超過正常含量；

海拔高度不超過1000米；

電網電壓波動：在±10％內（當電網頻率為額定值時）

電網頻率波動：≤±1％（當電網電壓為額定值時）

工作環境：

 該產品應該放在避免陽光直射、干燥通風、無粉塵的環境中，盡量避免嚴重影響設備適用的氣體蒸汽，化學沉積，霉菌及其他爆炸性，腐蝕性介質，并應遠離劇烈和顛簸的場合。

3、主要規格及技術參數

左擺動速度范圍       0～3m/min

右擺動速度范圍       0～3m/min

擺幅范圍             ±25mm

中心調節范圍         0～60mm

左停留時間范圍       0～5.0s（0.1s調節單位）

右停留時間范圍       0～5.0s（0.1s調節單位）

中心停留時間范圍     0～5.0s（0.1s調節單位）

電源電壓             AC220V

保險絲容量           5A

擺動器尺寸（長×寬×高）150×90×80mm

控制器尺寸（長×寬×高）350×265×

150mm

重量（擺動器）

2.1kg

重量（控制器）       7.7kg

負載重量             5.0kg

注：根據技術進步，我們保留修改參數的權利。
